Photoshopで建築パースと敷地写真を合成する方法を実例で解説②

この記事は下記記事の続きです。

初めてこの記事をご覧の方は、以下の記事から御覧ください。

www.gakka-gokko.com

さて、下記が前回の記事までの作成物です。

f:id:houman-arch:20181030150640p:plain

今回は、このパースに様々な加工を施し、よりリアルに、より自然に、よりドラマチックにする方法を紹介します。

before
after

STEP6:窓ガラスの反射を再現

窓ガラスに映る風景を再現します。

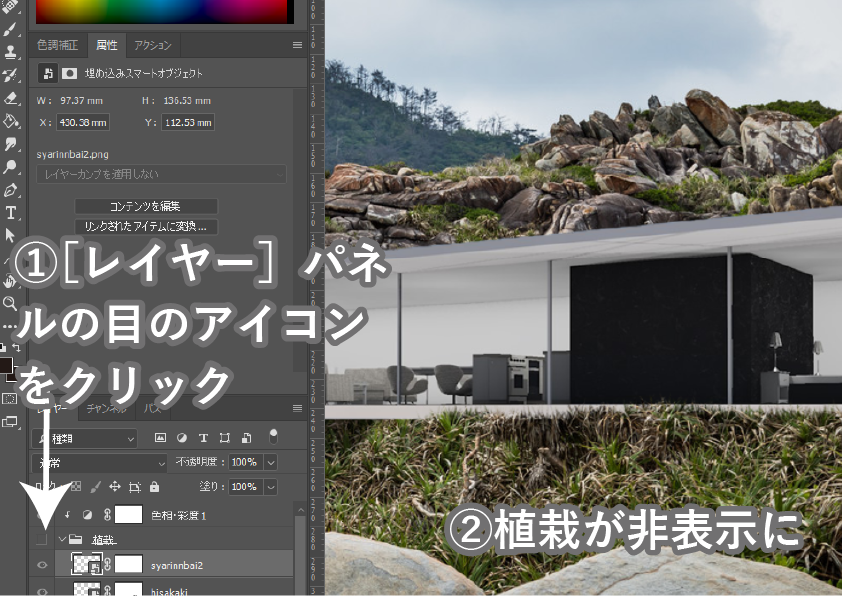

はじめに、添景が作業の邪魔なので、[レイヤー]パネルから添景フォルダの目のアイコンをクリックし、添景を非表示にします。

f:id:houman-arch:20181030160438p:plain

【操作】

  • [レイヤーパネル]から添景レイヤーを非表示にする。

まず、レイヤーの複製で背景レイヤーを複製し、(もしくは適当な風景写真を新しいレイヤーで開き、)

レイヤーの種類を[オーバーレイ]、に不透明度を[15%]に設定します。

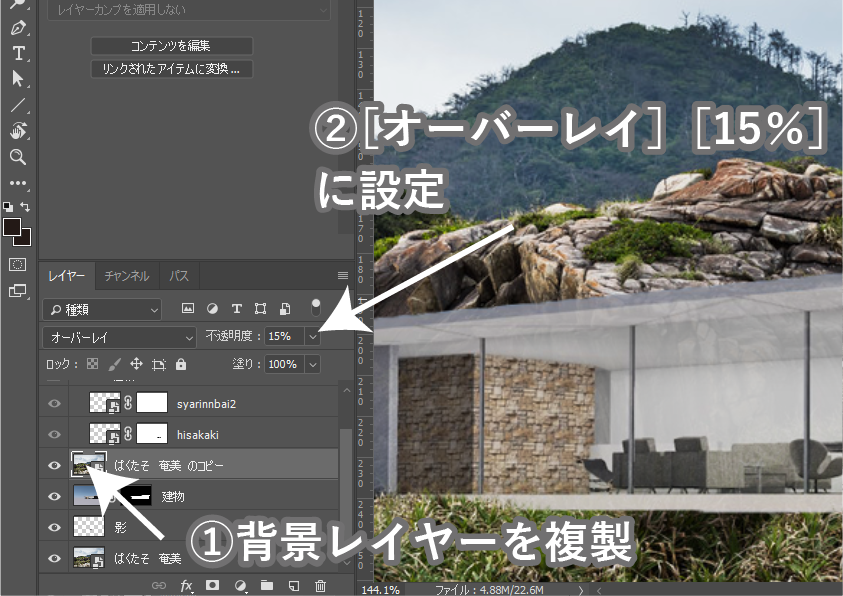

f:id:houman-arch:20181030160508p:plain

【操作】

  • [背景レイヤー]を右クリックし複製する。
  •  レイヤーの設定を[オーバーレイ]不透明度を[15%]に設定する。
  • レイヤーを[建物レイヤー]の一つ上に移動させる。

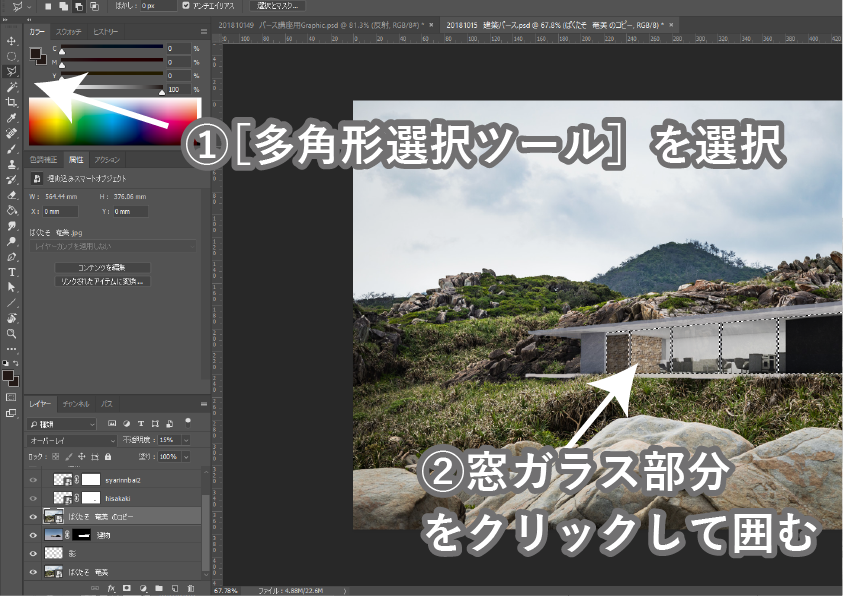

前回のSTEP1と同様に[多角形選択ツール]を使い、建物の窓ガラスの部分を囲みます。

f:id:houman-arch:20181030160602p:plain

【操作】

  • [多角形選択ツール]を選択する。
  • 建物の窓ガラス部分を、クリックによって選択する。

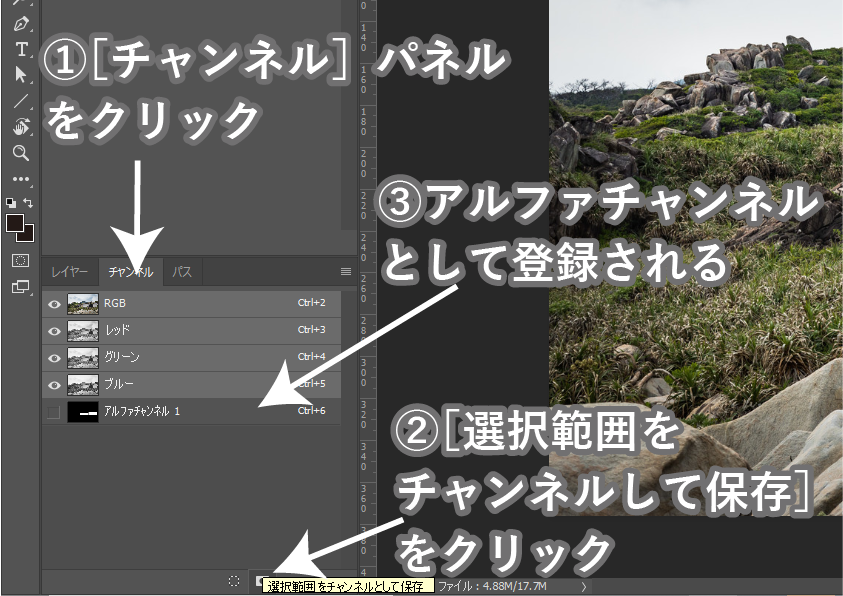

(参考:この選択範囲はあとあと使う可能性もあるので、アルファチャンネルに保存しておくと便利です。)

f:id:houman-arch:20181030160649p:plain

【操作】

  • [チャンネル]パネルをクリック。
  • [選択範囲をチャンネルとして保存 ]をクリック。(選択範囲が[アルファチャンネル]として登録される。)

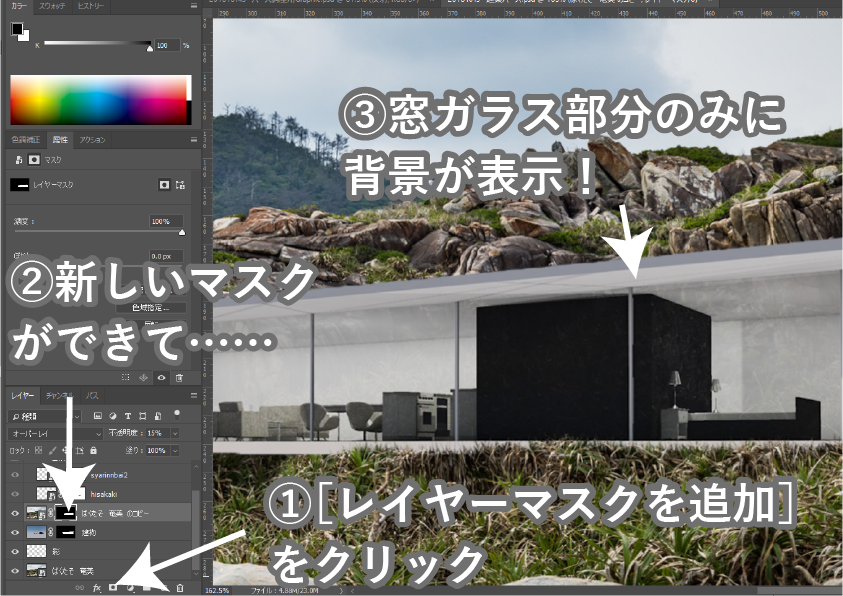

再び[レイヤー]パネルを開き、[レイヤーマスクを追加]をクリックし、選択範囲をレイヤーマスクに変換します。

先程範囲選択した窓ガラス部分にのみ、うっすら背景レイヤーがかかっているのが見えると思います。

f:id:houman-arch:20181030160715p:plain

【操作】

  • 複製した背景レイヤーを選択した状態で、[レイヤーマスクを追加]をクリックする。
  • 新しいマスクが作成される。(選択した窓ガラス部分以外の背景が非表示になる。)

これでなんとなく、窓ガラスの映り込みっぽくなりました。

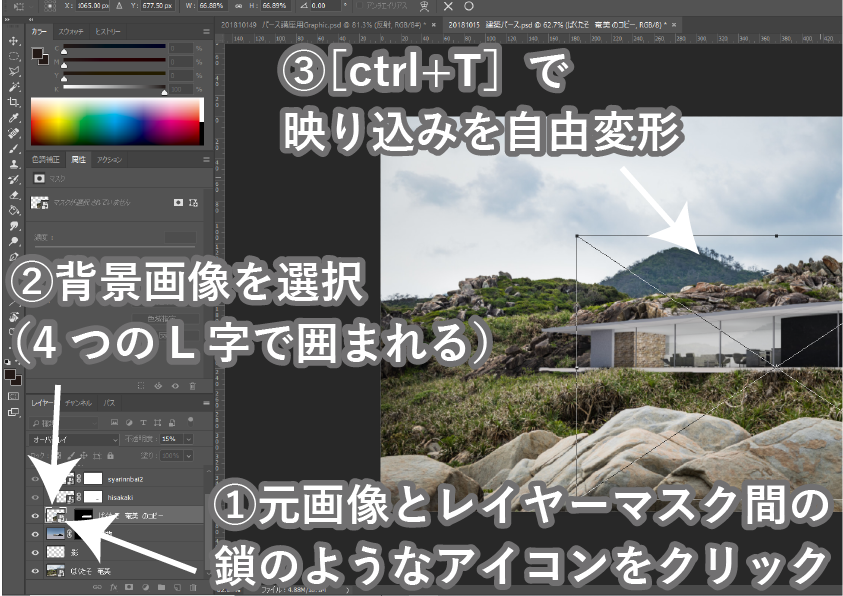

(参考:ちなみにこの映り込みを動かしたい場合、単純に移動ツールで動かしても、マスキング範囲ごと動かしてしまい、うまくいきません。

マスキング箇所と独立して画像を移動・変形したい方は、下の図を参考にしてください。)

f:id:houman-arch:20181030160720p:plain

STEP7:太陽光と逆光の再現

イラストレーション・漫画・映画・風景画とあらゆる創作における基本として、

逆光にすればドラマティックになるというセオリーがあります。

あらためて完成画像を見てみましょう。

f:id:houman-arch:20181013102624j:plain
逆光の中、薄く光る室内

建築パースにおいては、

  • 差し込む光
  • 暗くなった周囲
  • ぼんやりと光が灯る室内

などをうまく表現できれば、ぐっとドラマティックな表現ができるようになります。
(繰り返しすぎるとクドいですが.)

陳腐な手段ですが、非常に使い勝手のいいセオリーなので紹介します。

まず、新しく真っ黒に塗りつぶしたレイヤーを作成し、種類を[スクリーン]にします。

さらに、[フィルター]→[描写]→[逆光]を選択します。

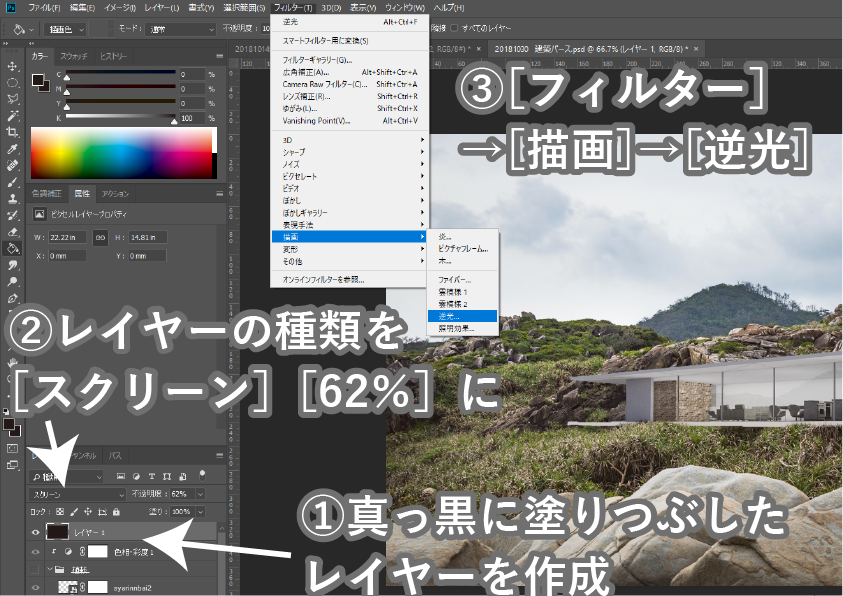

f:id:houman-arch:20181030165419p:plain

 【操作】

  • 一番上のレイヤーに、真っ黒に塗りつぶしたレイヤーを作成する。
  • レイヤーの設定を[スクリーン]不透明度を[62%]にする。
  • ツールバーから[フィルター]→[描画]→[逆光]を選択する。

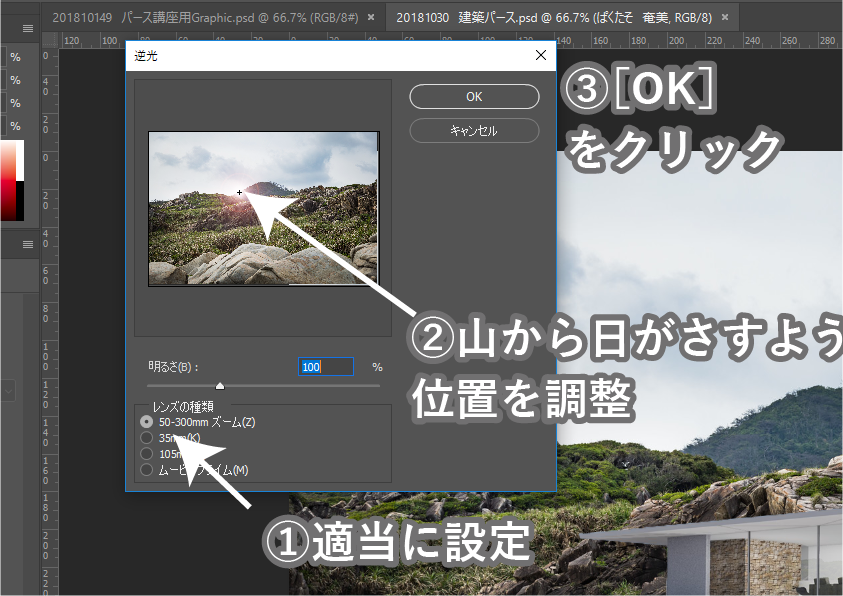

[逆光]ダイアログがでるので、位置など設定を適当に指定して[OK]をクリックします。

f:id:houman-arch:20181030165443p:plain

山の向こうから朝日が登るような、レンズフレアが追加されます。

非表示にしていた植栽も表示してみましょう。

f:id:houman-arch:20181030165738p:plain

ここから、建築と植栽の側面が逆行で暗くなるのを表現します。

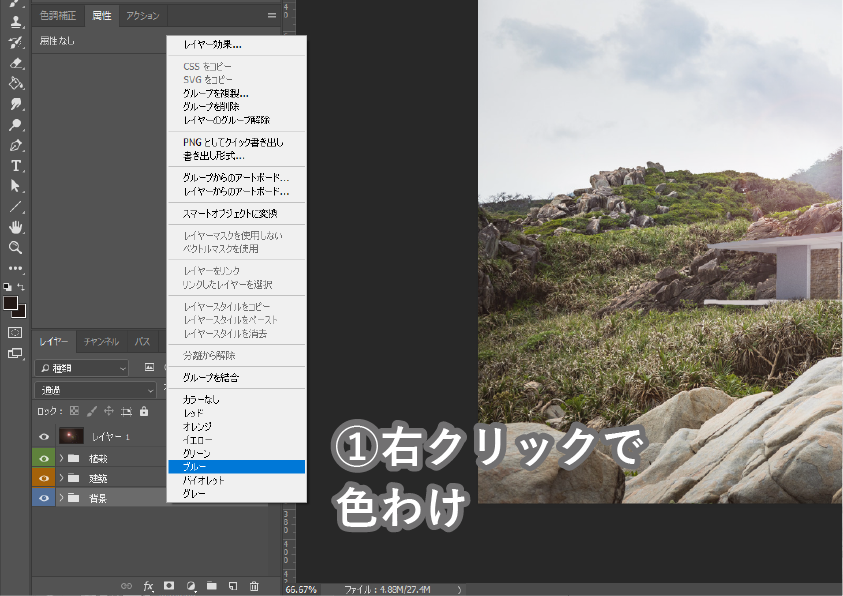

まず、わかりやすさのために、一旦レイヤーを下記の通り少し整理しました。

f:id:houman-arch:20181030173438p:plain

背景レイヤーを選択し、

[色調補正]パネルから[トーンカーブ]を選択し、

新しい調整レイヤーを作成します。

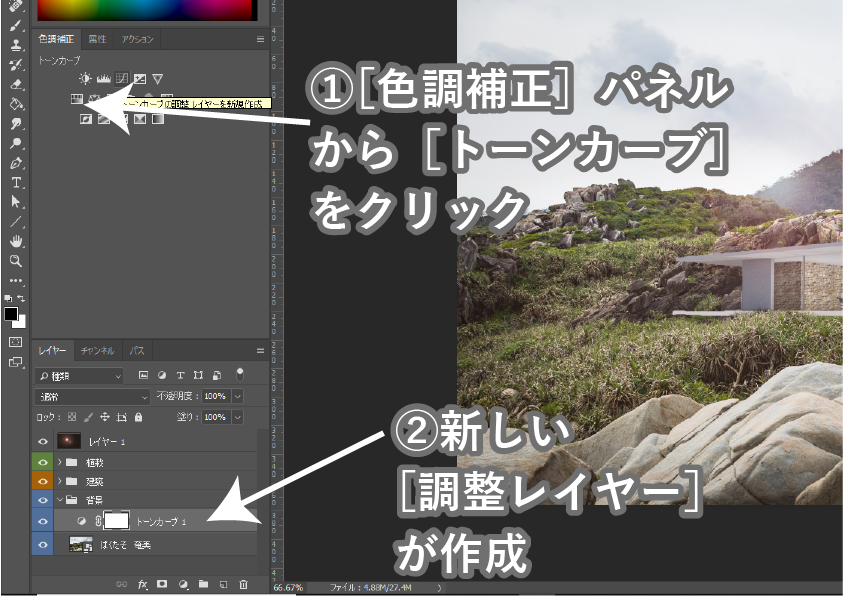

f:id:houman-arch:20181030173512p:plain

【操作】

  • 背景レイヤーを選択する。
  • [色調補正]パネルから[トーンカーブ]をクリック(新しい調整レイヤーが作成される)。

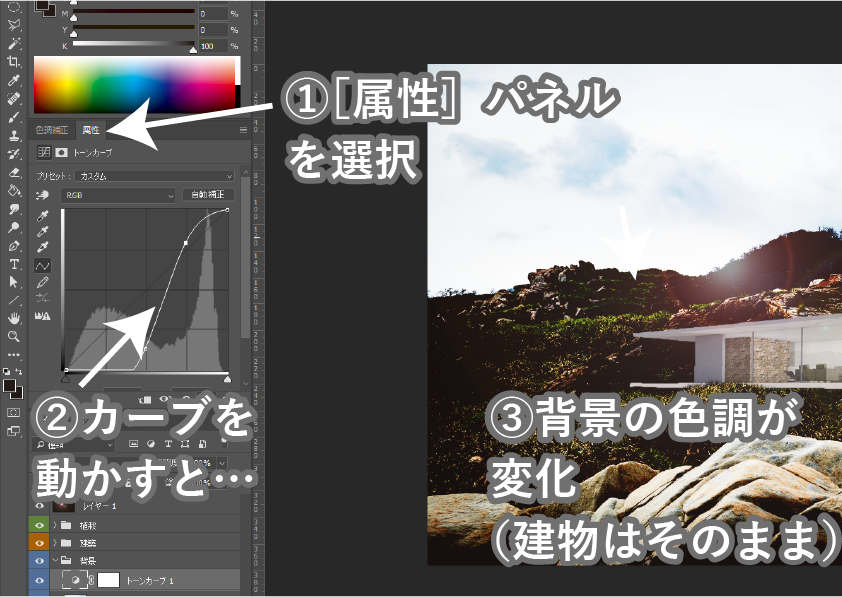

このトーンカーブも、植栽を背景になじませるときと同様に、画像の明るさや色を変更できます。

カーブの一部分をクリックしてノードを作り、それを動かすことで背景の明るさを変化させることができます。

f:id:houman-arch:20181030173535p:plain

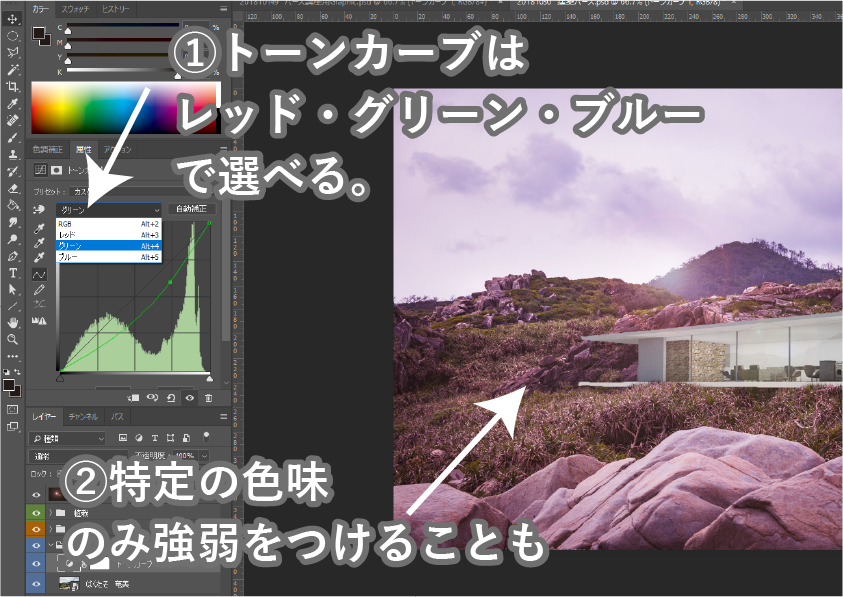

単に明暗だけでなく、

写真を青っぽくしたり、黄ばんだ感じにしたり、逆に特定の色味を落としたりもできます。

f:id:houman-arch:20181030173614p:plain

【操作】

  • [属性パネル]を開く
  • [RGB][レッド][グリーン][ブルー]のうち、編集したい色を選ぶ。
  • トーンカーブのノードを動かし、色味を編集する。

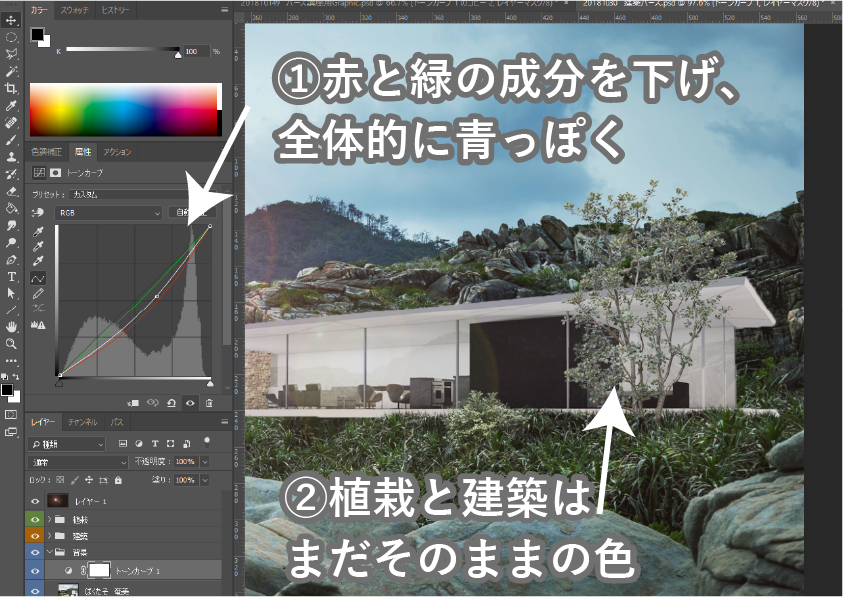

今回は全体的に暗くした上に、[レッド]と[グリーン]の成分を少し抑え、全体に青みがかった雰囲気を出してみました。

お好みで調整してください。

f:id:houman-arch:20181030173719p:plain

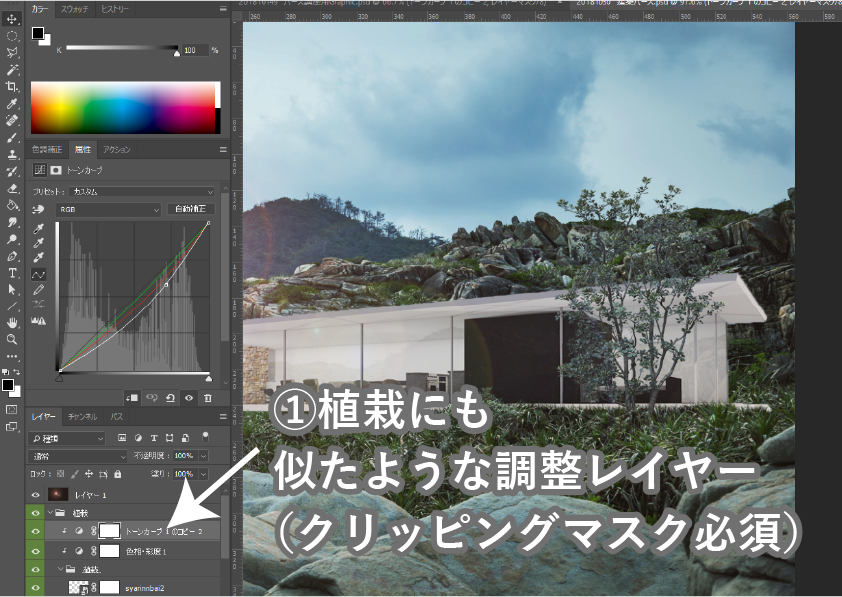

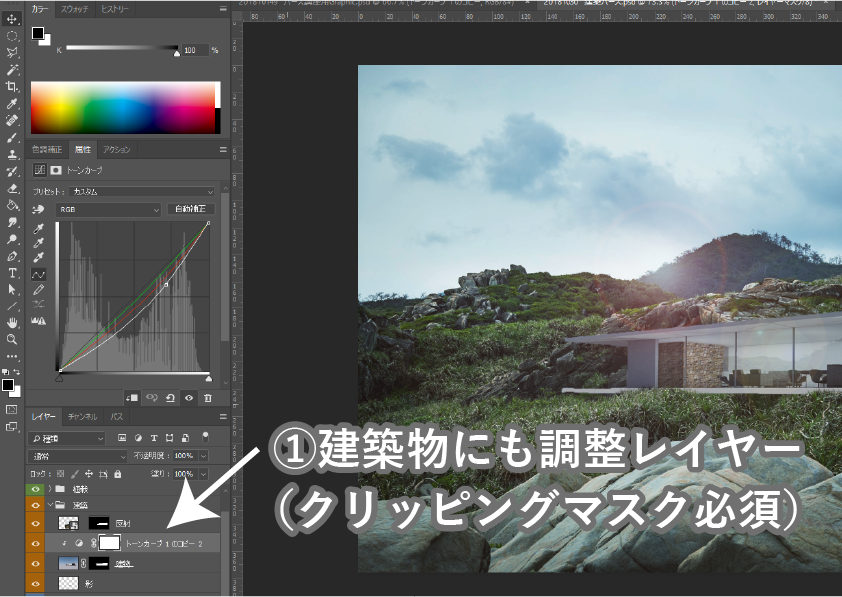

植栽と建築にも、同様の調整レイヤーを作成し、クリッピングマスクをかけます。

f:id:houman-arch:20181030173857p:plain
f:id:houman-arch:20181030175540p:plain

 これで、写真全体が青みを帯び、早朝のような独特の雰囲気が出るようになりました。

しかしこのままだと、建物の室内まで暗い印象になってしまいます。

実物の建物であれば、下図右のように室内光が灯っているため、もっと明るい印象になるはずです。

そこで今建築に対してかぶせた調整レイヤーのうち、窓ガラスの部分のみをくり抜き、

「建物全体は暗く、窓ガラス部分のみ明るく」

したいと思います。

STEP8:室内光の再現

ここからはより発展的な操作となります。

ある意味でこの工程はPhotoshop操作の鬼門、「レイヤーマスク機能」をきちんと理解できているかという登竜門でもあります。

逆に言えば、このSTEPで何をしているのか理解できるようになれば、Photoshopは脱アマチュアといっていいと思います。

頑張っていきましょう!

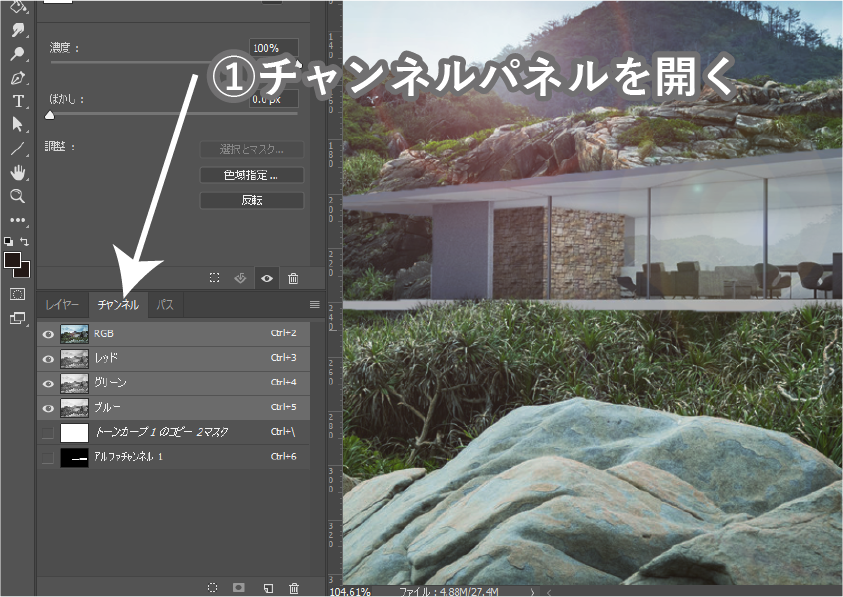

まず、STEP6で窓ガラスの映り込みを再現するときに、[アルファチャンネル]として保存した選択範囲を呼び出します。

[チャンネル]パネルを開き、[アルファチャンネル]をクリックします。

画面が白黒になります。

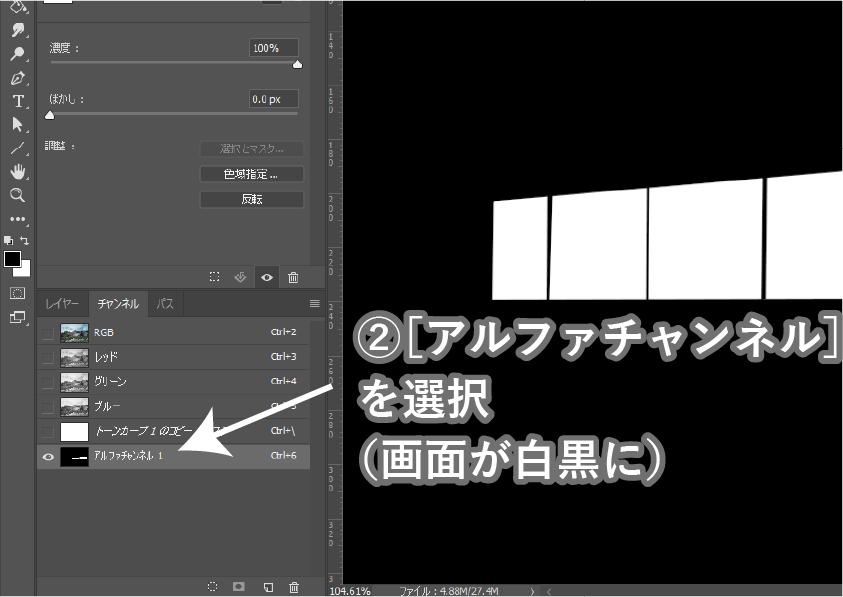

f:id:houman-arch:20181031181520p:plain
[チャンネル]パネルから[アルファチャンネル]を選択

【操作】

  • [チャンネルパネル]を開く。
  • [アルファチャンネル]をクリックする。(画面が白黒に)

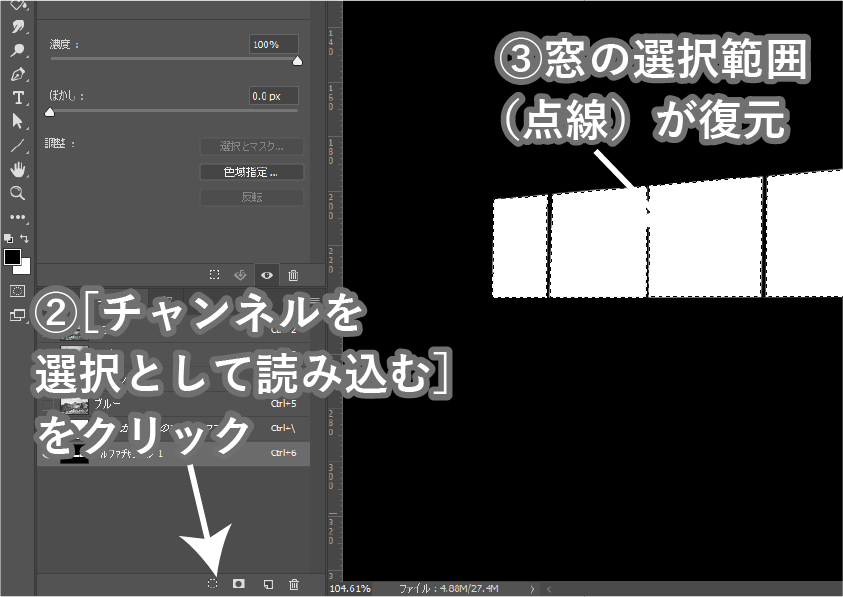

[チャンネルを選択として読み込む]をクリックすると、

STEP6で作成した選択範囲が復元され、再び窓を囲むようにに点線が現れます。

f:id:houman-arch:20181031181625p:plain

【操作】

  • [チャンネルを選択として読み込む]をクリック
  • 保存されていたチャンネルが、選択範囲として復元される

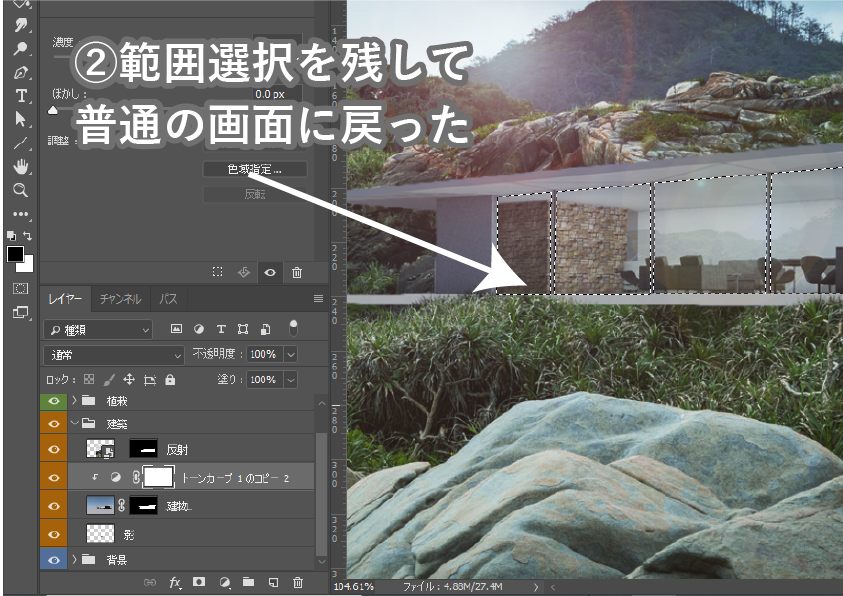

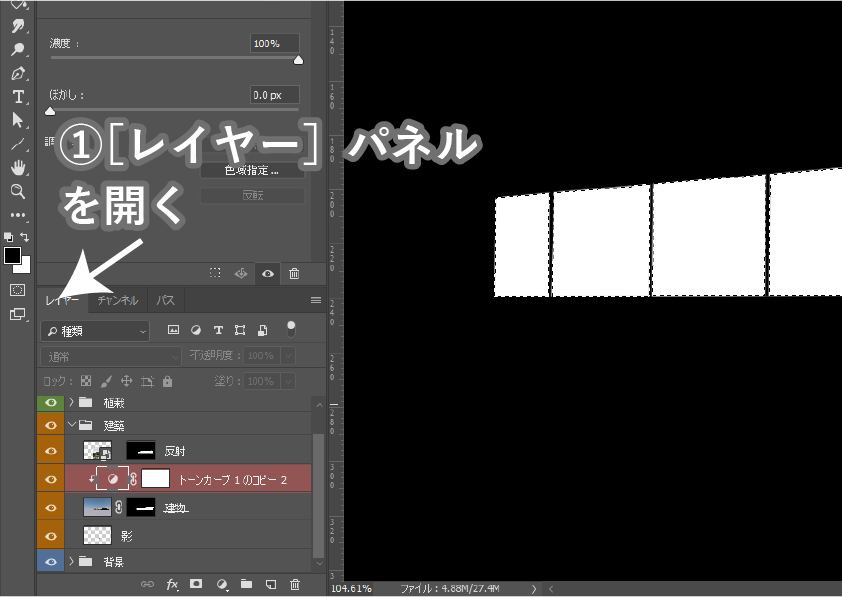

再び、[レイヤー]パネルを開きます。

f:id:houman-arch:20181031181836p:plain

【操作】

  • [レイヤーパネル]を開く。

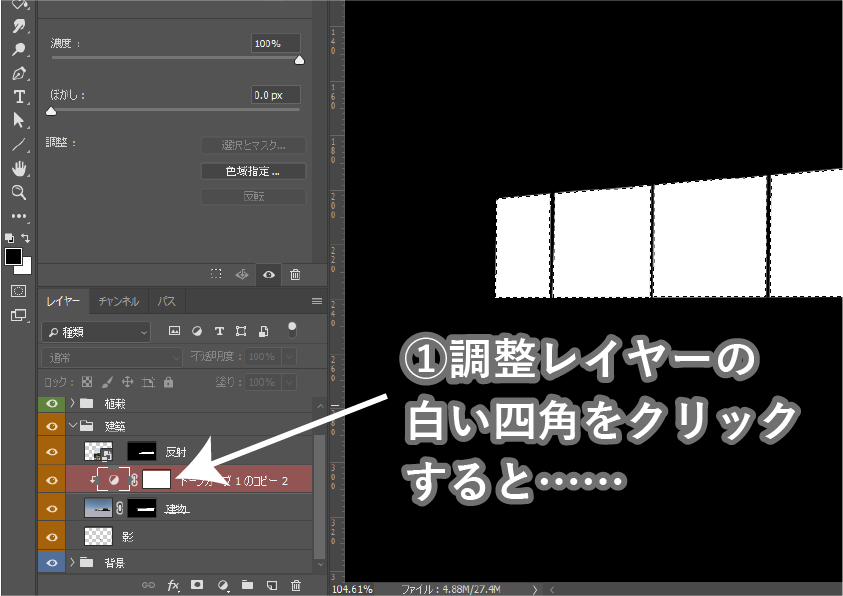

建物にかかっている調整レイヤーの白い四角をクリックしてください。

白い四角がL字で囲まれるとともに、画面の赤い色が消えて、点線のみが残ると思います。

【操作】

  • [調整レイヤー]の[レイヤーマスク]をクリック(範囲選択が復元される)。

こうして、こうしてアルファチャンネルに範囲を保存しておくことで、あとから同じ範囲を呼び出すことが可能になり、何度も同じ範囲選択を繰り返す必要がなくなるのです。

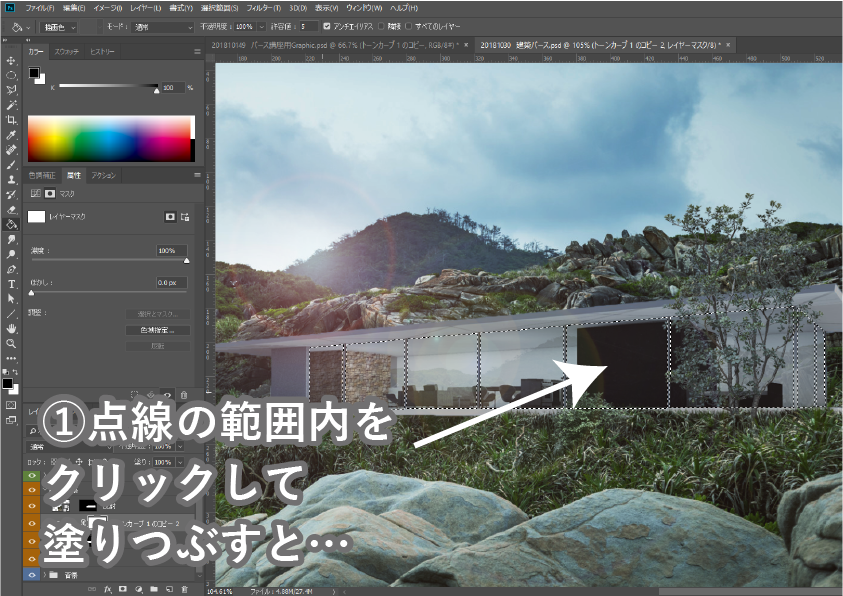

あとは、調整レイヤーのレイヤーマスクのうち、窓ガラスに当たる部分を黒で塗りつぶしましょう。

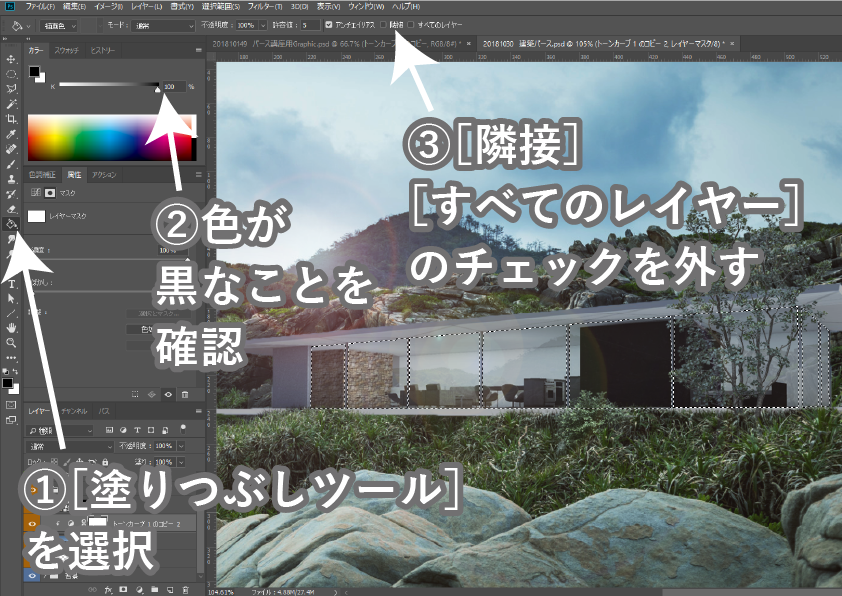

[塗りつぶしツール]を選択します。

カラーパレットが[黒100%]なことと、オプションバーの[隣接][すべてのレイヤー]のチェックが外れていることを確認します。

f:id:houman-arch:20181031183145p:plain

【操作】

  • [塗りつぶしツール]を選択する。
  • [カラーパネル]から黒を選択する。
  • オプションバーの[隣接][すべてのレイヤー]のチェックを外す。
  • 選択範囲を塗りつぶす。(マスキングする)

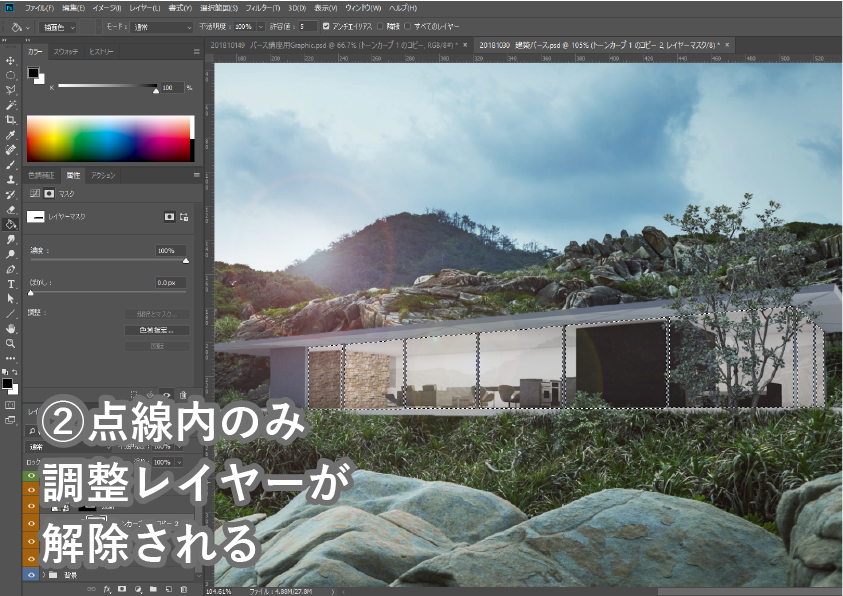

この状態で範囲選択部分をクリックすると、窓ガラス部分にレイヤーマスクがかかり、室内部分のみが明るくなります。

「なんで黒く塗ると明るくなるんだよ!?」

その疑問はもっともです。

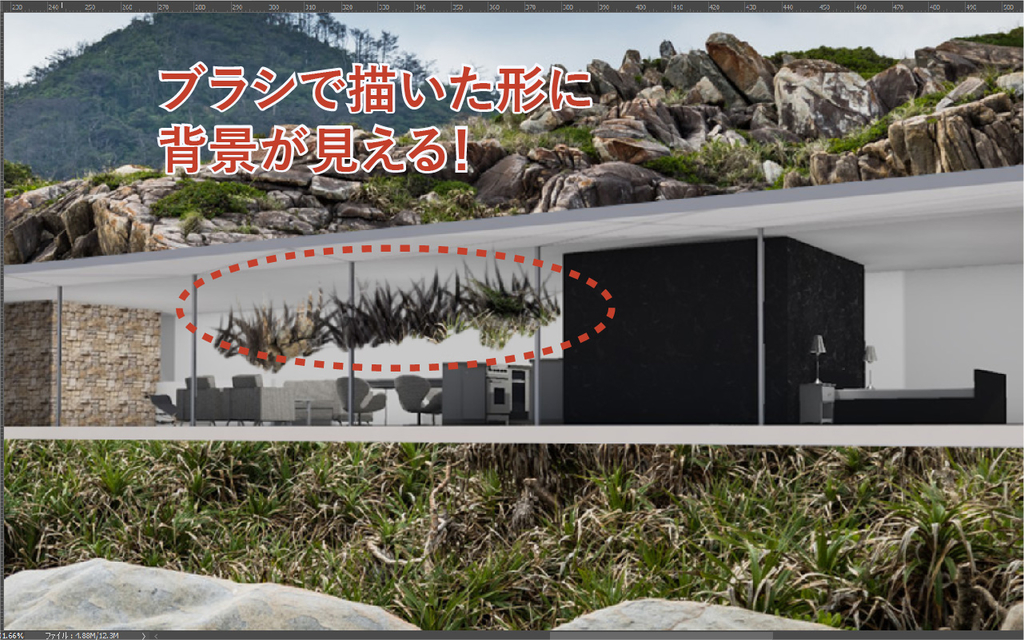

STEP2を思い出してください。

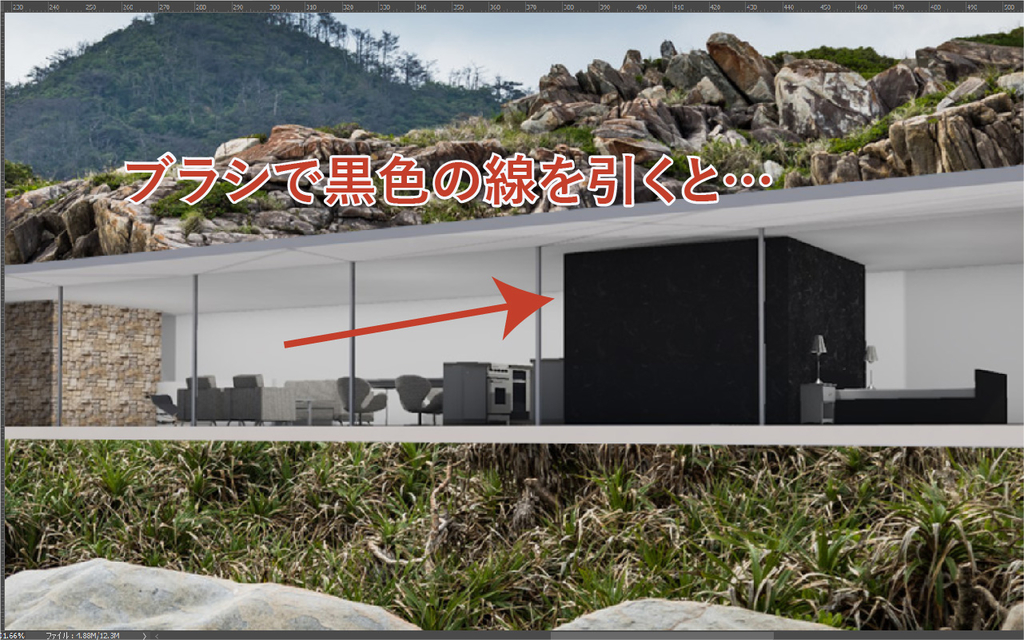

黒のインクでレイヤーマスクを塗ると、建物のレイヤーが草の形に切り抜かれましたよね?

今回の操作も原理は同じです。

建物全体にかかっている調整レイヤーに対し、窓ガラス部分の調整レイヤーを黒く塗りつぶすことで、窓の部分の調整レイヤーを解除し、窓が明るく光っているように見せているのです。

STEP9:仕上げ

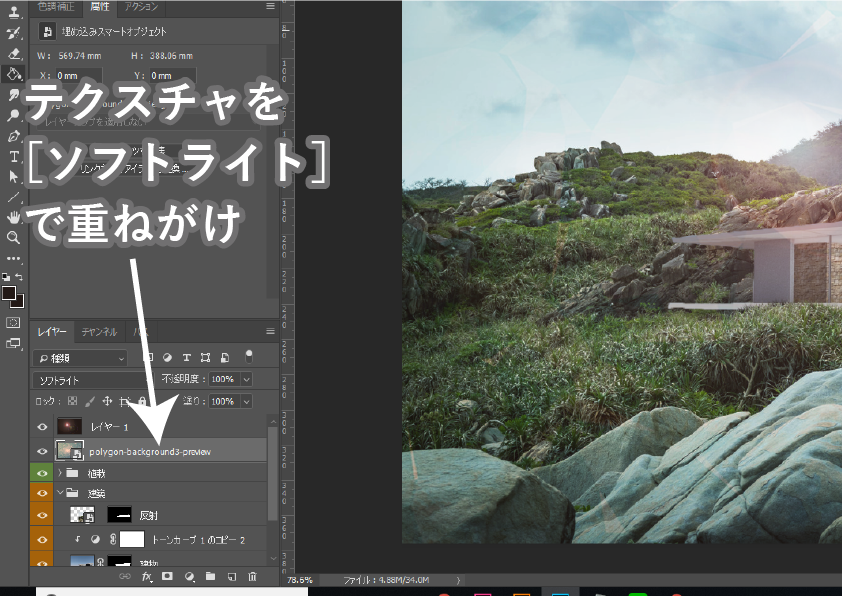

仕上げに、テクスチャを上からかぶせて全体の雰囲気を整えます。

今回はフリー素材のポリゴン模様を、[ソフトライト]で薄めに重ねがけて完成です。

f:id:houman-arch:20181031185153p:plain

【操作】

  • ドラッグ&ドロップで、ダウンロード済みのテクスチャを貼り付ける。
  • テクスチャレイヤーの設定を[ソフトライト]に
f:id:houman-arch:20181013102624j:plain
完成

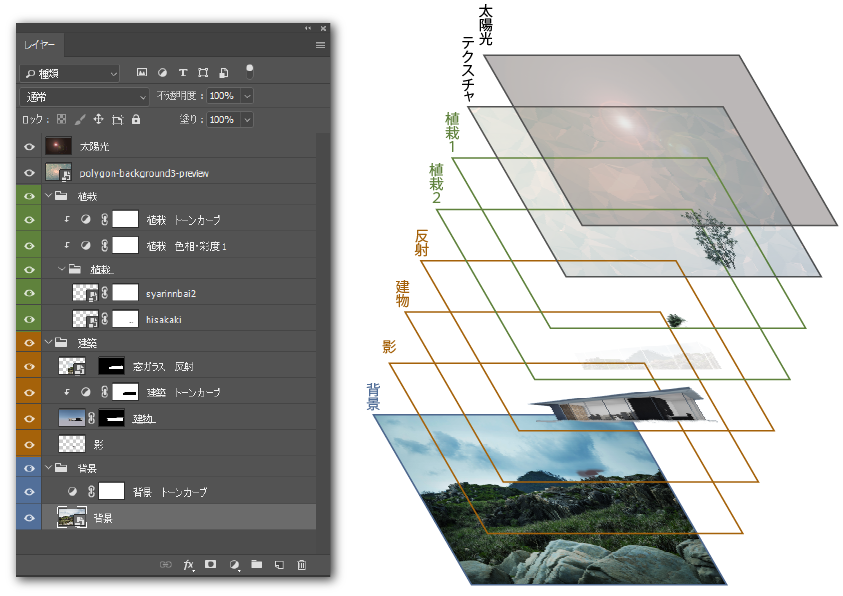

完成品のレイヤーは下記のとおりです。

f:id:houman-arch:20181031193735p:plain
