IllustratorやCADで使える正確な敷地図をダウンロードする方法②

f:id:houman-arch:20180913214549p:plain

この記事は以下の記事のつづきです。

www.gakka-gokko.com



初めてこの記事をご覧の方は、下記リンクから御覧ください。

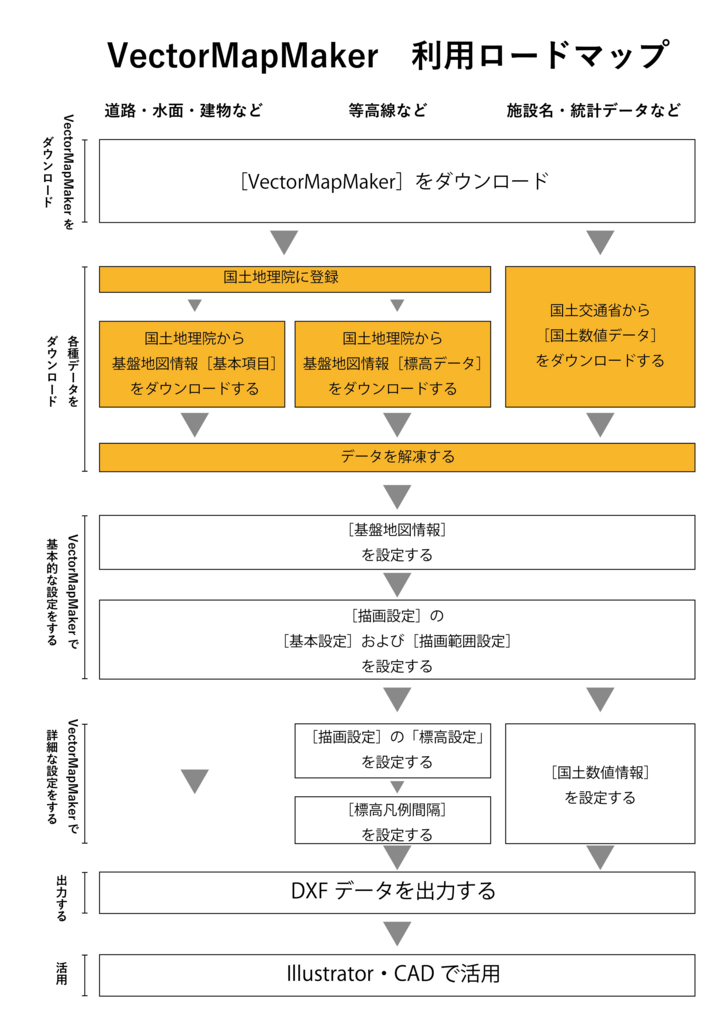

本ページの内容は、図で表すと下記のとおりです。

f:id:houman-arch:20180821195803j:plain







 1.国土地理院に利用者登録する

まずは国土地理院に利用者登録をしましょう。

基盤地図情報ダウンロードサービス

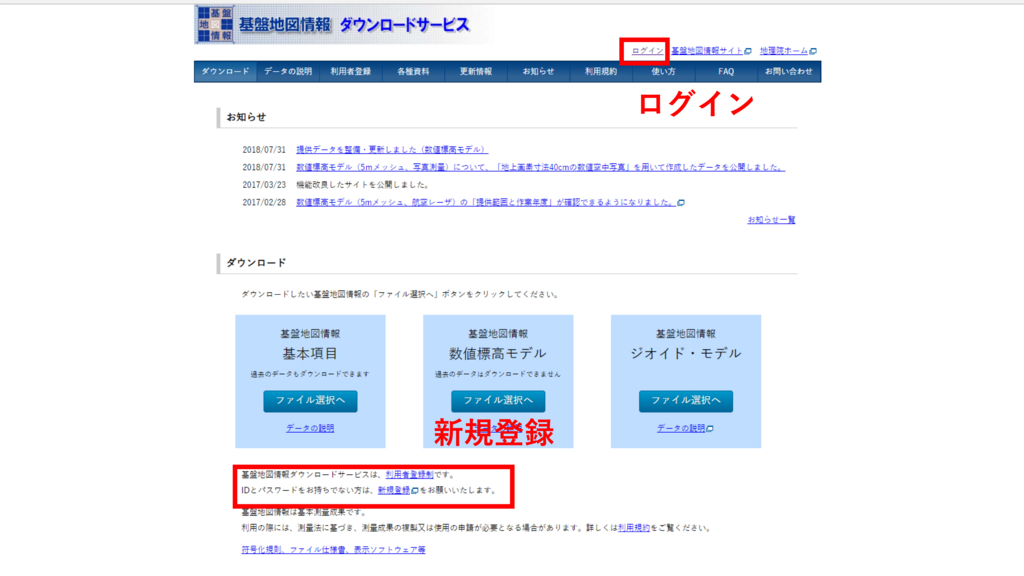

利用者登録は画面中程にある[利用者登録について]項目の[新規登録はこちら]から行います。



f:id:houman-arch:20180821211728j:plain

すでに登録済みの方は画面右上のリンクからログインしましょう。(ログインしなくてもこの先の操作は進められます)

もしアンケートが表示されたら答えてください。





登録自体は特に問題なく完了すると思います。

ただ、登録したばかりの時はパスワードがランダムな英数字のため、後日ログインするときに少し不便ですね。



そこで、地図のダウンロードの前にパスワードを覚えやすいものに変更しましょう。

 まず、[登録情報の変更]リンクをクリックし、先程登録したログインIDと送られてきたパスワードを入力し、ログインします。



[パスワードの変更]からパスワードを覚えやすく解析されにくい任意のものに変更しましょう。

パスワード変更後、一旦ログアウトされます。

(このサイトはパスワード変更後に限らず頻繁にログアウトさせられます。結構煩わしい)





以上が完了したら、次は地図情報のダウンロードです。



2.地理情報のダウンロード

素材となる地理情報を国土地理院や国土交通省からダウンロードします。

基本は公式サイトのマニュアルを読めばわかることなのですが、いちおう利用者目線でのコメントも兼ねて本ブログでも紹介します。

使い方|基盤地図情報ダウンロードサービス_更新情報

2-1.基盤地図情報基本項目のダウンロード

利用者登録が終了したら、データをダウンロードしましょう。

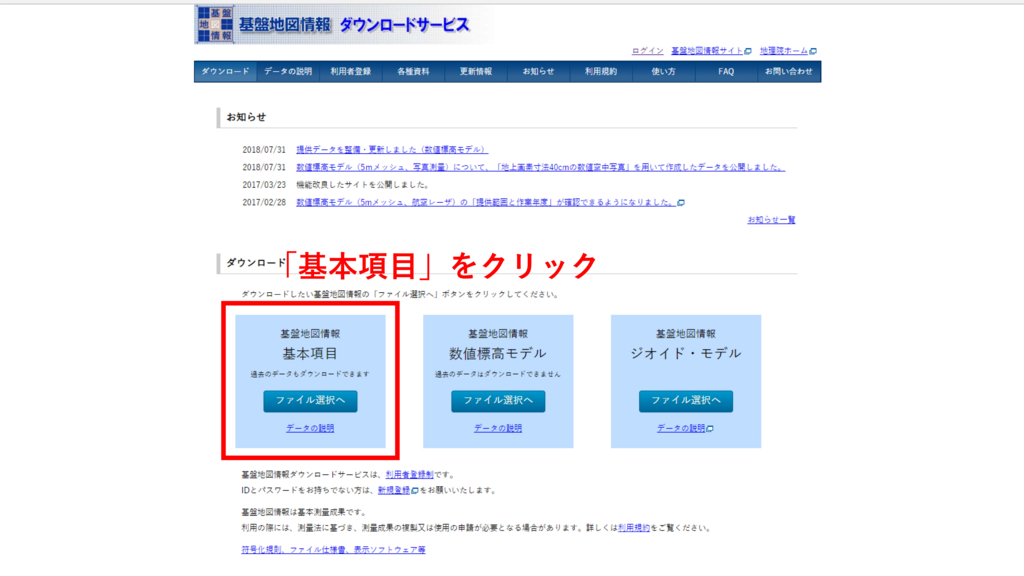

画面左の[基盤地図情報基本項目]をクリックしてください。

f:id:houman-arch:20180821212337j:plain





すると地図画面が開くと思います。

しかし、白地図のため拡大すると画面が真っ白になり、範囲設定がしにくいです。

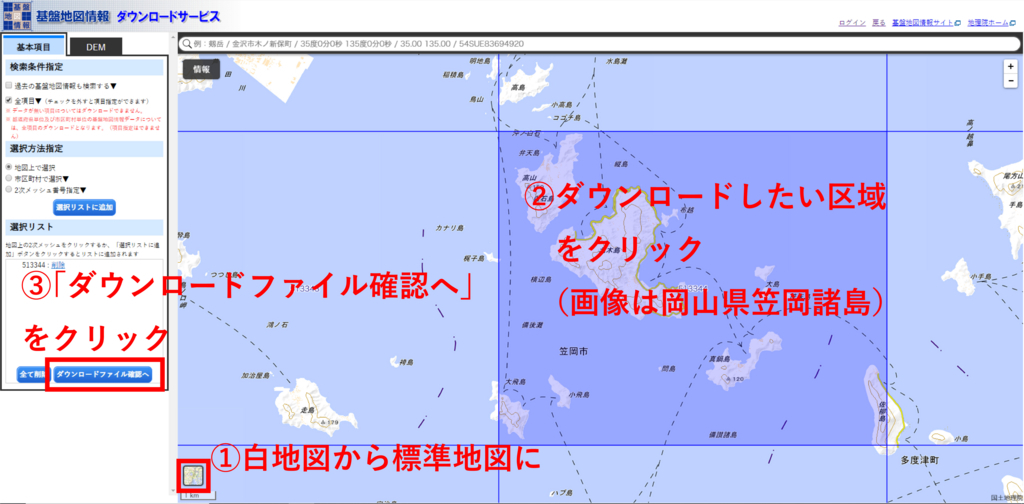

そのため、左下から[標準地図]を選択し表示形式を変えましょう。

(下画像 ①参照)



f:id:houman-arch:20180821212750j:plain



日本地図を拡大し、自分がほしいエリアを映し出します。

地名や施設名がわかっている場合は上の検索欄からも検索できます。

ダウンロードしたい地域を表示できたら、その地域を選択します。

地図が2次メッシュと呼ばれる大きなブロックでエリアが区切られているため、自分が取得したい区域のメッシュをクリックしましょう。

(上画像 ②参照)



選ばれた範囲が青く変わるとともに、画面左の[選択状況]に選択した範囲の番号一覧が表示されます。

取得したいエリアをすべて選択し、[ダウンロードファイル確認へ]をクリックしましょう。

(上画像 ③参照)

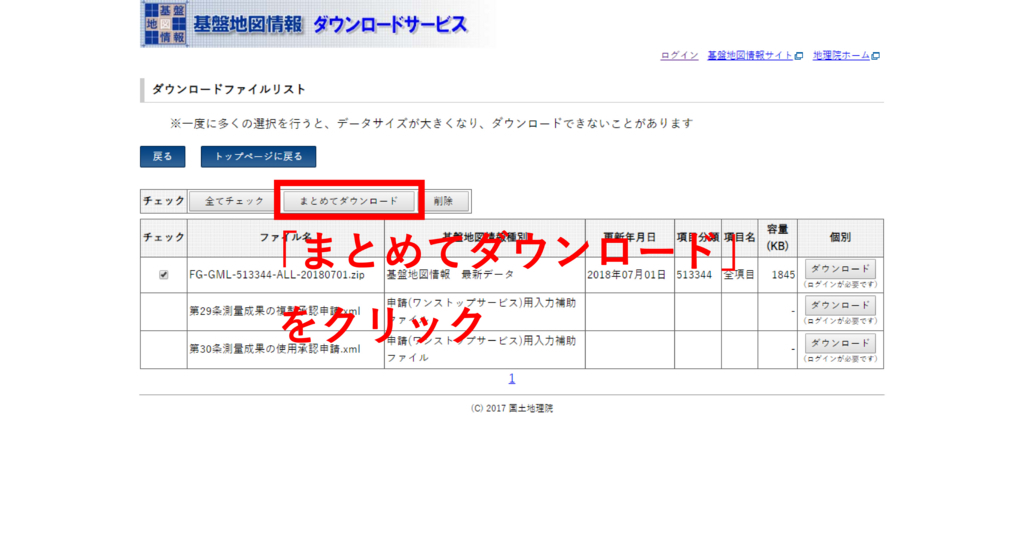

 すると下のような画面に移動します。

f:id:houman-arch:20180821213022j:plain

左のチェックボックスにチェックが入っていることを確認して[まとめてダウンロード]をクリックします。

(まだログインできていない場合、ここでログインとアンケートを求められます)



ダウンロードしたデータは、VectorMapMakerフォルダの[基盤地図情報]フォルダに保存しましょう。

f:id:houman-arch:20180821200615j:plain

① 基盤地図情報フォルダ に保存する



この段階ではデータを解凍する必要はありません。



2-2.基盤地図情報数値標高モデルのダウンロード

次に標高データをダウンロードします。

とはいえ、ほとんどの手順は2-1.基本項目と同じです。





f:id:houman-arch:20180821213530j:plain

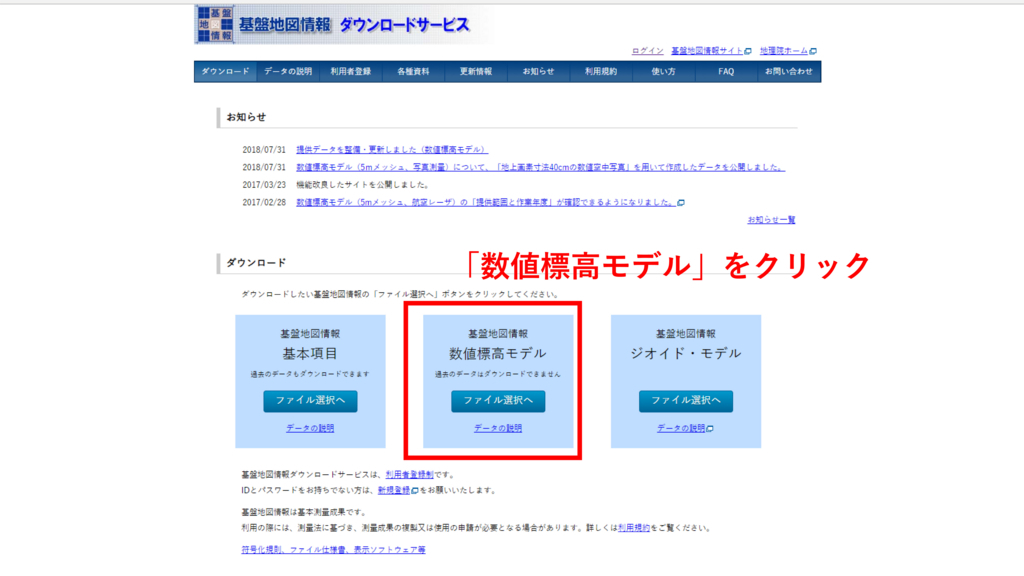

[数値標高モデル]をクリックし…







f:id:houman-arch:20180821213535j:plain

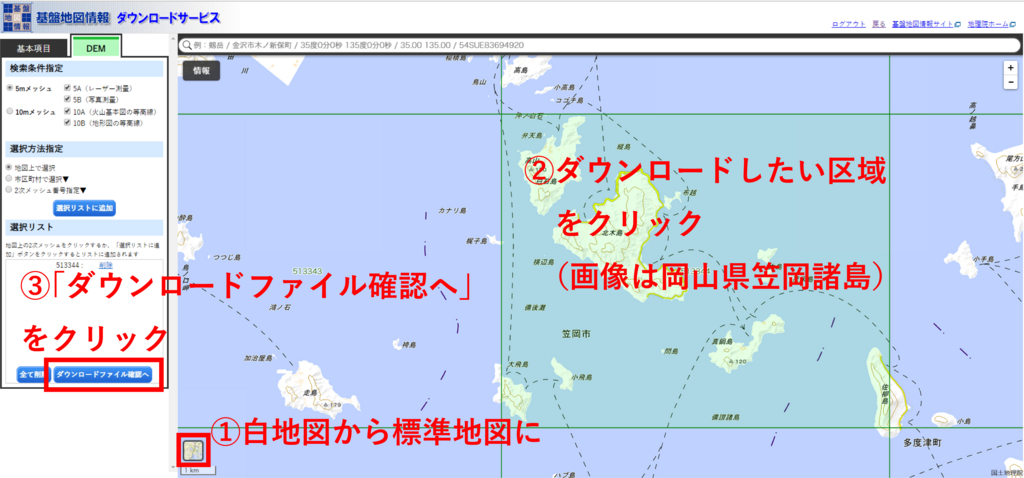

ダウンロードしたい区域のデータをダウンロードします。







今度のデータはVectorMapMakerフォルダの[標高データ]フォルダに保存しましょう。

標高フォルダには5mや10mといったフォルダが並んでいますが、とりあえず5mのところに保存しましょう。

f:id:houman-arch:20180821200615j:plain

③標高データフォルダ に保存する



2-3.国土数値情報のダウンロード

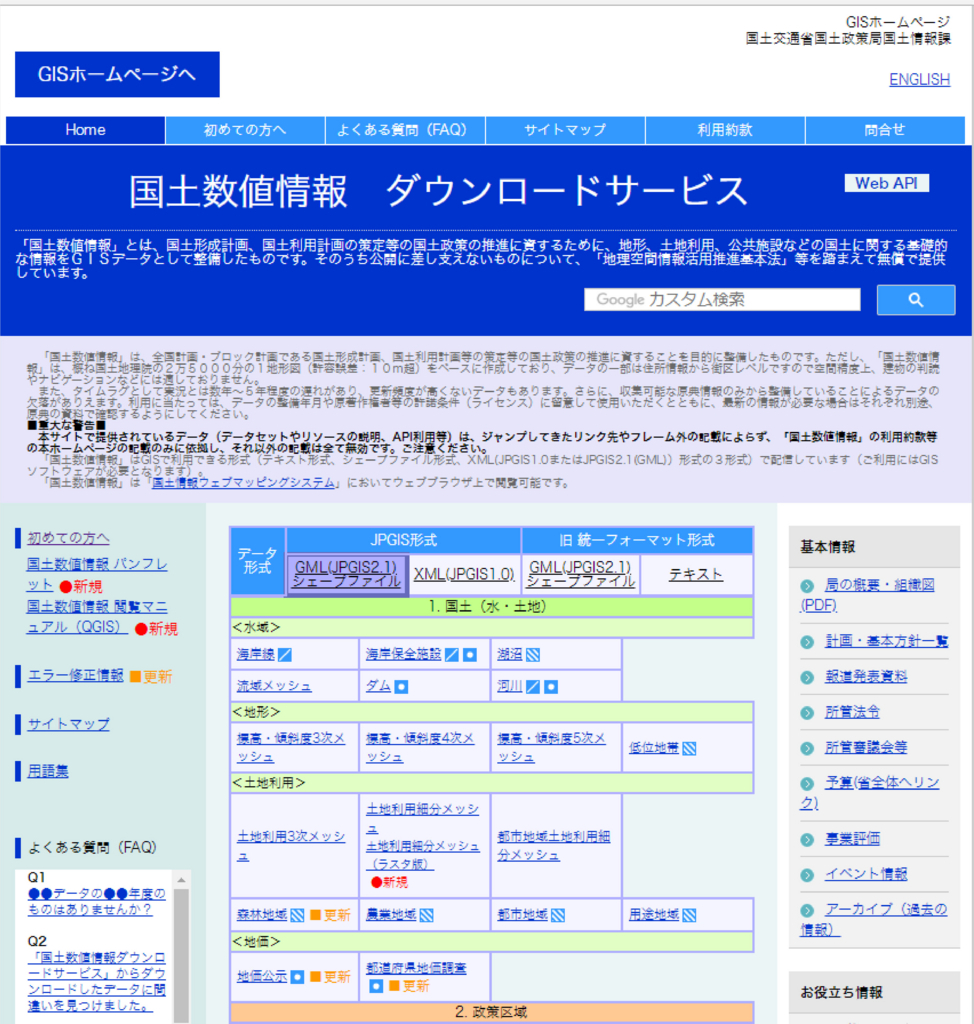

最後に国土数値情報ダウンロードサービスにアクセスし、国土数値情報をダウンロードしましょう。

f:id:houman-arch:20180821215250j:plain

国土数値情報は利用者登録なども不要です。



画面中心にズラッとさまざまなデータが並んでいるので、ダウンロードしたい項目についてクリックします。



f:id:houman-arch:20180821215613j:plain

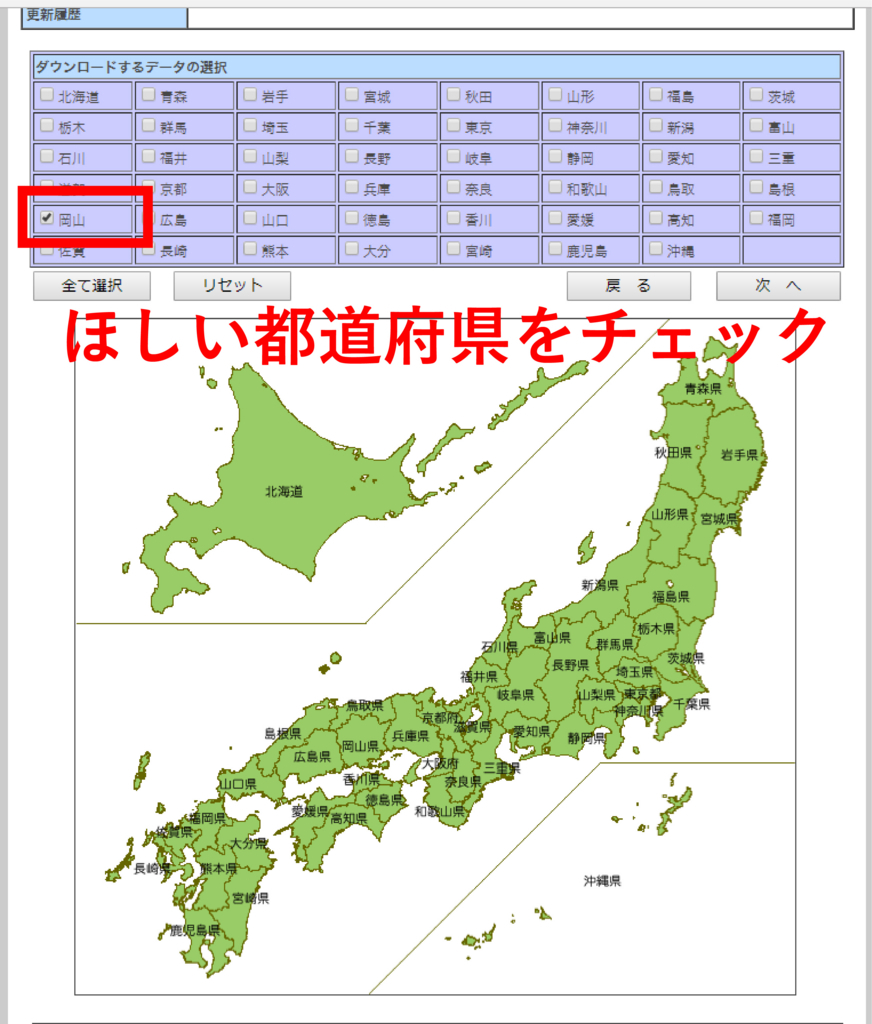

すると、そのデータについての説明が並び、その下に日本地図が書かれているページに付きます。

ダウンロードしたい都道府県をクリックし[次へ]をクリックします。

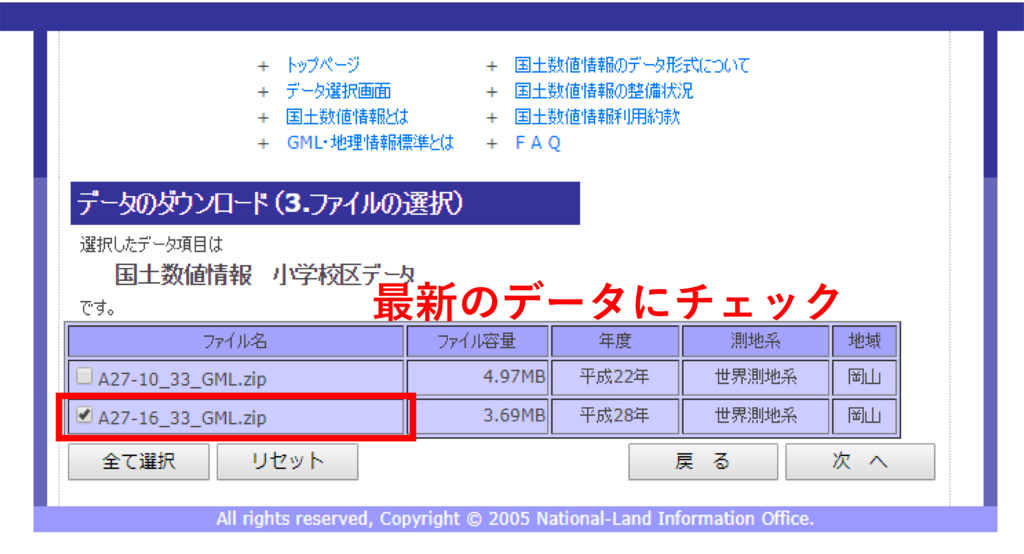

f:id:houman-arch:20180821215632j:plain

いくつかの年代のデータが並んでいるので、ダウンロードしたいデータ(普通は最新のデータ)にチェックをいれて[次へ]をクリックします。

するとアンケートページと利用規約ページを経て、ダウンロードページに辿り着きます。





f:id:houman-arch:20180821215634j:plain

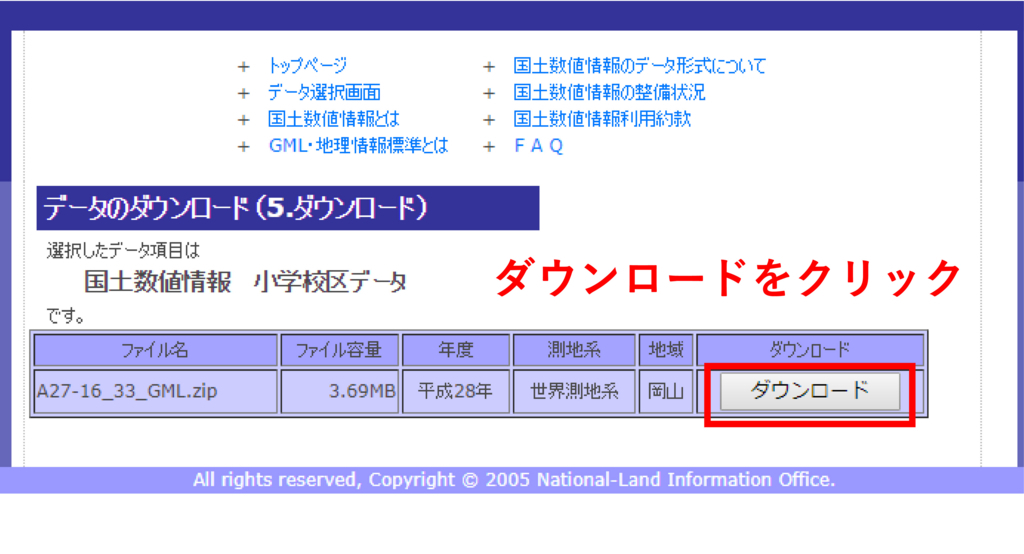

最後に、ダウンロードをクリックしてVectorMapMakerの[国土数値情報]フォルダに保存しましょう。

f:id:houman-arch:20180821200615j:plain

② 国土数値情報フォルダに保存



以上で素材集めは完了です。



3.データの解凍

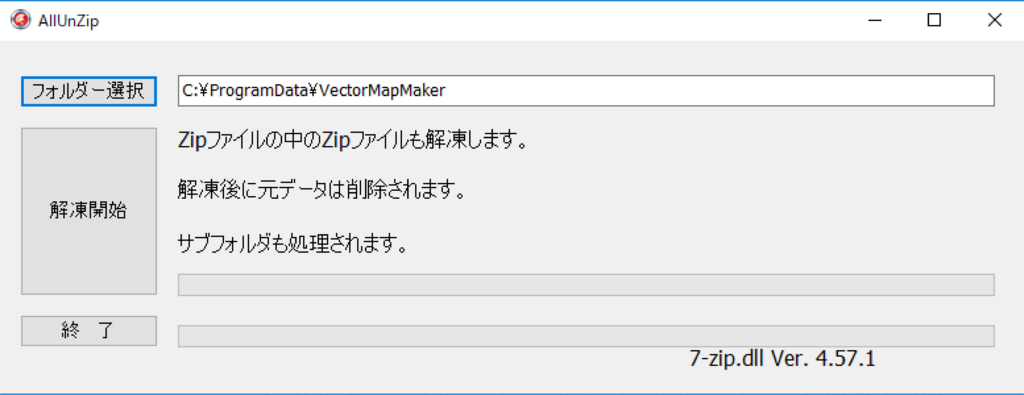

最後に、zipデータ解凍ソフト[⑤AllUnzip]をつかってデータを解凍しましょう。



f:id:houman-arch:20180821220153j:plain

[フォルダー選択]から解凍したいデータが入っているフォルダを選択しましょう。

基本項目だけであれば[基盤地図情報]フォルダを選択して[解凍開始]をクリック。

標高データや数値情報もダウンロードした方はそれぞれのフォルダに対しても同様の行為を繰り返しましょう。



解凍が完了すると、もとのzipデータは自動的に削除されます。





以上でデータの下ごしらえが終わりました。

次回はいよいよVectorMapMakerを使って地図データの作成に移りましょう。
